ESP32-P4
Genug Leistung für die runde Oberfläche und eine überschaubare Embedded-Plattform.
CarScreen.
Zusatzdisplay für den Seat Mii.
CarScreen ist ein rundes Zusatzdisplay für meinen Seat Mii. Es zeigt die OVMS-Daten, die mir im Seriencockpit fehlen – beim Fahren ebenso wie beim Laden.
StatusIm täglichen EinsatzFest im Seat Mii verbaut
StackESP32-P4 · LVGLOVMS · WebSocket · C
MountBrodit + customAluminium-Adapterplatte
Budgetca. 120–150 €Display, Halterung, Material
Warum überhaupt?
Die nützlichen Werte waren vorhanden – nur nicht dort, wo ich sie brauchte.
Die Idee kam durch die kleinen Zusatzscreens von Garage Tinkering (externe Website). Mich hat nicht nur die Optik gepackt, sondern die Möglichkeit, ein Display konsequent auf das eigene Fahrzeug zuzuschneiden.
Für längere Fahrten fehlen mir im Mii vor allem ein dauerhaft sichtbarer SOC-Wert, die Batterietemperatur und die aktuelle Leistung. Genau diese Daten stellt OVMS bereits lokal bereit. CarScreen macht daraus keine neue Datenplattform – nur eine bessere Sicht.
Anzeige im Alltag
Fahr- und Ladedaten auf einen Blick.

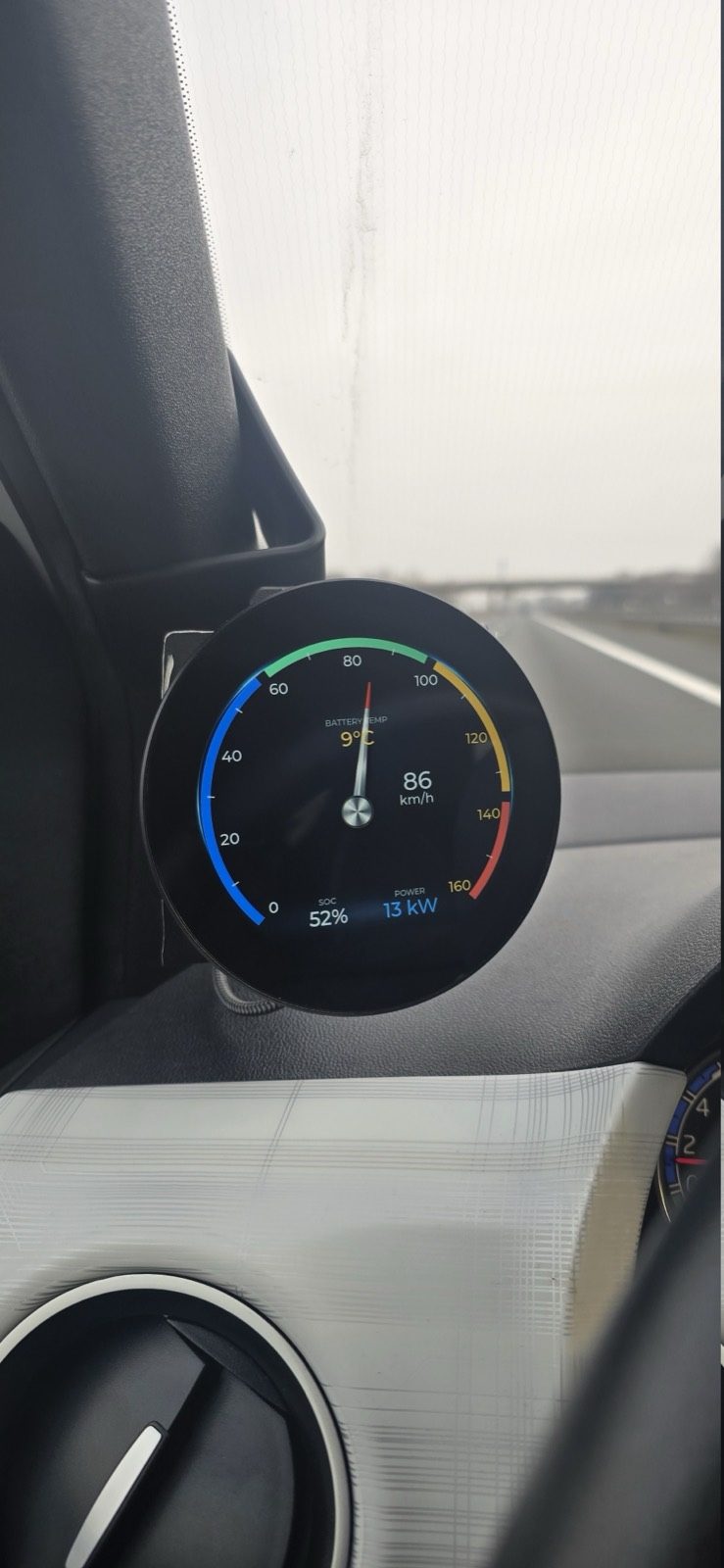

Das Display verbindet sich beim Start automatisch mit dem OVMS-WLAN. Während der Fahrt zeigt es Geschwindigkeit, SOC, Batterietemperatur und aktuelle Leistung. Beim Laden wechseln aktuelle Ladeleistung und Ladekurve in den Vordergrund.
Geschwindigkeit86km/h
SOC52%
Batterie9°C
Leistung13kW
LadeansichtAktuelle Leistung · Ladekurve
Technik
Aufbau und Komponenten.
OVMS
Bestehende Fahrzeugdaten über das lokale WLAN – ohne zusätzliche Cloud und ohne weiteren CAN-Eingriff.
LVGL
Themes, Typografie und Anzeigen bleiben im eigenen Code.
Halterung
Ein Brodit ProClip und eine Aluminiumplatte befestigen das Display ohne Saugnapf.
Open Source · MIT
Code und Aufbau sind öffentlich.
Im GitHub-Repository liegen der Code sowie Hinweise zu Hardware, Aufbau und Einbau. Wer ein ähnliches Display bauen möchte, kann dort direkt einsteigen und die Lösung für das eigene Fahrzeug anpassen.
GitHub RepositoryÄhnlicher Prototyp für dein Fahrzeug?
Schreib mir mit ein paar Eckdaten. Ich prüfe die Machbarkeit und erstelle dir ein individuelles, unverbindliches Angebot.
